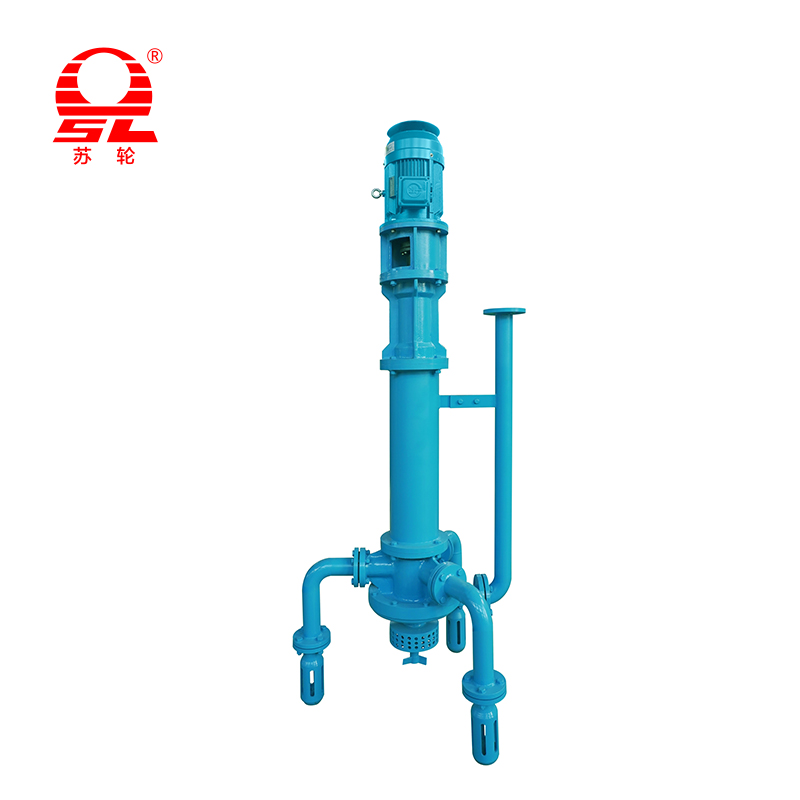

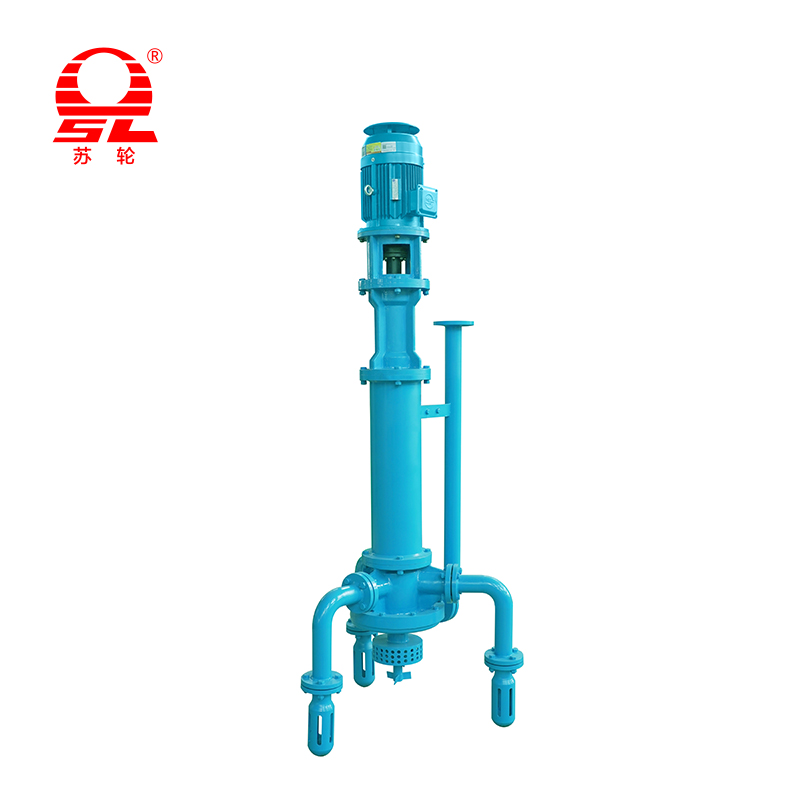

SLPWDL multi-suctie verticale rioleringspomp

Wat zijn de structurele kenmerken van SLPWDL multi-suctie verticale rioleringspomp?

SLPWDL multi-suctie verticale rioleringspomp is een innovatief high-performance pompproduct. Het structurele ontwerp neemt een verticale cilindervorm aan en de motor en pomplichaam zijn coaxiaal gerangschikt. Dit ontwerp maakt de apparatuur niet alleen compact, maar vermindert ook effectief de vloeroppervlak, waardoor het gemakkelijk te installeren en te onderhouden is. De inlaatstructuur met meerdere zakken van het pomplichaam is geoptimaliseerd en meerdere symmetrische of ringvormig verdeelde zuighavens worden gebruikt om een ​​uniforme zuiging van de vloeistof te garanderen, waardoor de distributiestabiliteit van de vloeistof in het pomplichaam aanzienlijk wordt verbeterd. Deze technologie vermijdt effectief problemen zoals cavitatie, impact en vortex veroorzaakt door overmatige lokale stroomsnelheid, en is het kerncompetitieve voordeel van deze reeks pompen geworden in vergelijking met traditionele rioleringspompen.
In termen van waaierontwerp hanteert SLPWDL multi-suctie verticale rioleringspomp een groot kanaal anti-blokkeringsontwerp, dat vloeiende vaste deeltjes en lange vezelmaterialen met grotere diameters soepel kan passeren. Dit ontwerp verbetert het vermogen van de pomp aanzienlijk om betrouwbaar onder harde werkomstandigheden te werken. Het waaiermateriaal is gemaakt van hoogwaardig, corrosiebestendig en slijtvast gietijzer of legeringsstaal, gecombineerd met Jiangsu Double Wheel Pump Machinery Manufacturing Co., de rijke ervaring van Ltd. op het gebied van slijtvaste materialen om de structurele sterkte en duurzaamheid van de pomp te waarborgen. Bovendien zijn de stroomgeleidercomponenten geoptimaliseerd en ontworpen door Computational Fluid Dynamics (CFD) simulatie, die de hydraulische verliezen effectief vermindert en de bedrijfsefficiëntie van de gehele pomp verbetert.
In termen van pompasstructuur hanteert SLPWDL multi-sucto verticale rioolwaterpomp een zeer nauwkeurige langasontwerp, uitgerust met een multi-channel lagerondersteuningssysteem en een onafhankelijk smeersysteem om de coaxialiteit en stabiliteit van de pompas te waarborgen tijdens langdurige high-load werking. Voor typische gebruiksscenario's zoals diepe putten of grote waterverzamelingstanks, heeft Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. ook speciaal een optionele geleiderlagerstructuur ontworpen om de lopende stabiliteit van de apparatuur in grote hoofd- en grote stromingssystemen verder te verbeteren.
In termen van afdichtingssysteem verlaat SLPWDL multi-suctie verticale rioleringspomp het ontwerp van traditionele mechanische afdichting of verpakkingsafdichting, de diepgaande accumulatie van Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. in niet-gesaleerde zelfprimpende pomptechnologie, en innovatief ontwikkelt aderisolatiekamer en afdichtingsbarrierontwerp. Dit ontwerp voorkomt effectief vaste materie en corrosieve media in riolering om belangrijke structurele componenten binnen te vallen, verbetert de betrouwbaarheid van de hele machine aanzienlijk en verlaagt de daaropvolgende onderhoudskosten.
In het verbindingsstructuurontwerp tussen de pomplichaam en de motor neemt SLPWDL een directe verbindingsstructuur aan, die het assemblagelink van de traditionele koppeling elimineert, vereenvoudigt de apparatuurstructuur verder, vermindert het transmissieverlies en verbetert de algehele bedrijfsefficiëntie. In termen van motoren biedt het bedrijf volledige spanningsniveau-configuraties van 380V tot 10KV en kan het een aantal motoroplossingen aanpassen, zoals explosiebestendige en hoge temperatuurtypen volgens de specifieke behoeften van klanten, waardoor de toepassing van de toepassing van het product aanzienlijk wordt uitgebreid.

Wat zijn de ontwerpkenmerken van de zuighaven van SLPWDL multi-sucto verticale rioleringspomp?

Op het gebied van moderne rioleringsbehandeling worden traditionele rioolwaterpompen geconfronteerd met vele uitdagingen, zoals ongelijke waterinlaat veroorzaakt door een enkele zuighaven, ernstige vloeistofstoornissen en blokkade veroorzaakt door onzuiverheidsconcentratie, die de bedrijfsefficiëntie en stabiliteit van de pomp ernstig beïnvloeden.
De zuighaven van SLPWDL multi-suctie verticale rioleringspomp Neemt een multi-channel lay-out aan met symmetrische verdeling of ringvormige verdeling om ervoor te zorgen dat het afvalwater een uniforme omleidingstoestand vormt voordat de pompholte wordt ingevoerd. Dit ontwerp vermindert effectief het probleem van een hoge lokale stroomsnelheid, vermijdt cavitatie, turbulentie en abnormale slijtage van de pompstructuur veroorzaakt door geconcentreerde vloeistofimpact, waardoor de algehele werkefficiëntie en de werkstabiliteit van de pomp wordt verbeterd.
Bovendien optimaliseert het multi-sucto-zuighavenontwerp van SLPWDL niet alleen het waterinlaatveld van de waterinlaat, maar verbetert het ook het aanpassingsvermogen van de pomp. Via het wetenschappelijk ontworpen omleidingskanaal zijn de zuighavens met elkaar verbonden en kan het systeem de waterinlaat van elke zuighaven automatisch aanpassen aan de hand van de werkelijke werkomstandigheden om het effect van zelfbalancerende stroming te bereiken. Dit ontwerp verbetert de hydraulische efficiëntie van de pomp aanzienlijk en zorgt ervoor dat het uitstekende prestaties kan behouden onder verschillende werkomstandigheden.
Gezien de uitdagingen van een hoog vaste gehalte en lange vezelonzuiverheden die vaak worden aangetroffen in riolering, is het zuighavenontwerp van SLPWDL multi-suctie verticale rioleringspomp volledig overweegt de capaciteit van grote kanalen en de efficiëntie van de omleiding van onzuiverheid. De zuigpoortdiameter van de pomp kan flexibel worden geconfigureerd volgens het stroomniveau, en de maximale waterinlaatdiameter kan φ1200 mm zijn, zodat grotere vaste deeltjes soepel kunnen worden geleid. Dit ontwerp verbetert de betrouwbaarheid van de apparatuur in industriële en stedelijke rioleringsbehandeling aanzienlijk en zorgt voor de hoge efficiëntie van de pomp bij de behandeling van complex afvalwater.
In termen van materiaalselectie maakt Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. gebruik van zelf ontwikkelde slijtvaste materialen en anti-corrosielegeringen en voert speciale sproeien en oppervlaktebehandeling uit op de binnenwand van de zuighaven. Deze behandeling vertraagt ​​effectief slijtage en corrosie, zorgt voor de langdurige stabiele werking van de apparatuur en verbetert de levensduur van de services en de onderhoudsefficiëntie van de pomp verder.
Vanuit een structureel perspectief hanteert de zuighaven van SLPWDL multi-sucto verticale rioleringspomp een modulair ontwerp als geheel, wat handig is voor installatie op locatie, demontage en onderhoud. De lay-out met meerdere soorten biedt flexibele ruimte voor de latere aanpassing en upgrade van de pomplichaam. Klanten kunnen verschillende vormen van waterinlaatcombinaties kiezen op basis van werkelijke werkomstandigheden, zoals het symmetrische type met dubbele suctie, gelijkmatig verdeeld type met drie verdiepingen, met vierzijdige ring verdeeld type en andere structurele configuraties.
