Horizontaal versus verticale pompen: de belangrijkste verschillen begrijpen

Horizontale en verticale pompen zijn twee van de meest voorkomende soorten pompen die in verschillende industrieën worden gebruikt, van waterbehandeling en landbouw tot productie. Ze dienen allebei de primaire functie van bewegende vloeistoffen, maar hun verschillende ontwerpen, oriëntaties en operationele kenmerken leiden tot significante verschillen in hun toepassingen en prestaties.

Het doel van dit artikel is om deze belangrijke onderscheidingen te onderzoeken, waardoor een duidelijke vergelijking van hun Ontwerp, voor-, nadelen en typische use cases . Door deze verschillen te begrijpen, zullen lezers beter uitgerust zijn om de meest geschikte pomp te kiezen voor hun specifieke behoeften, waardoor optimale efficiëntie, betrouwbaarheid en kosteneffectiviteit worden gewaarborgd.

Wat is een horizontale pomp?

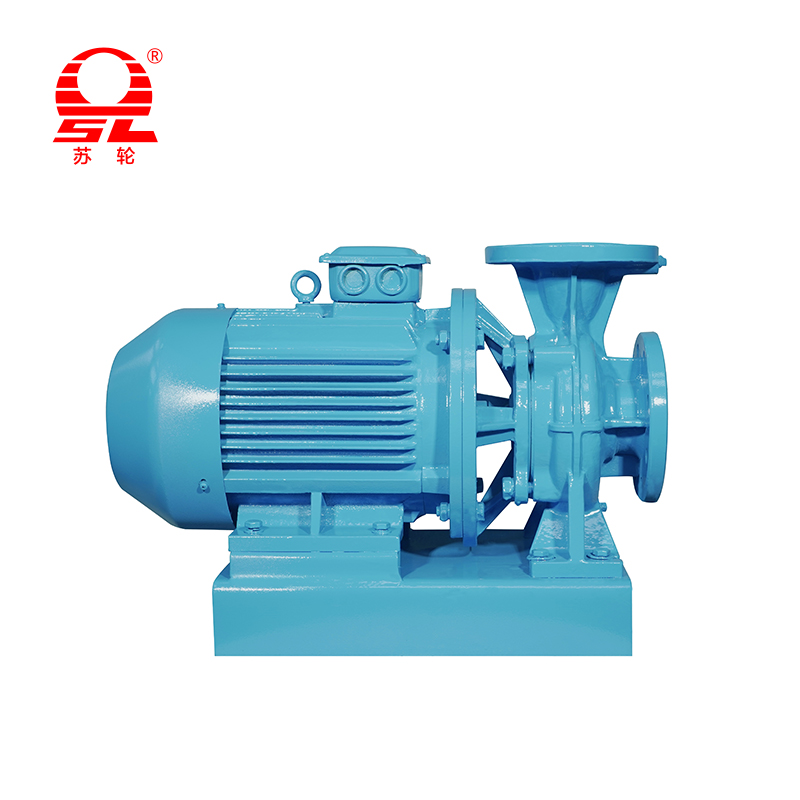

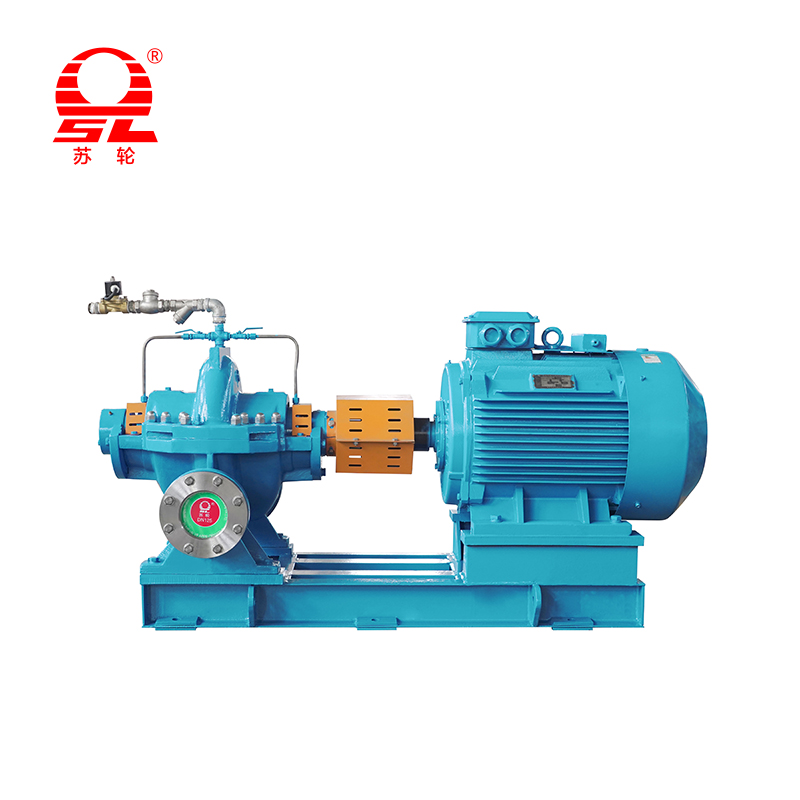

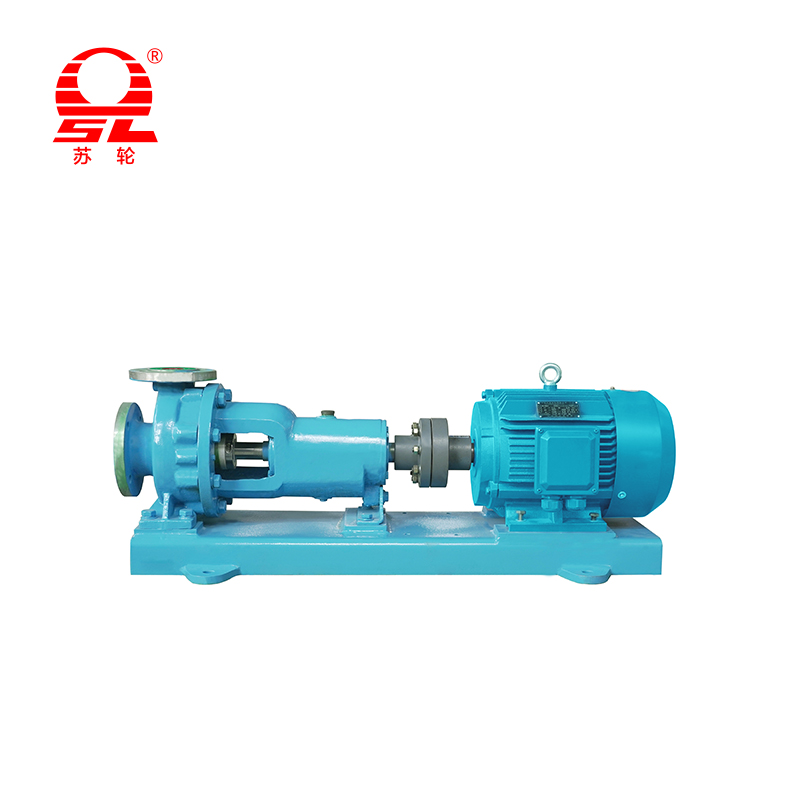

A horizontale pomp is een type pomp waar de pompas is horizontaal georiënteerd . Dit ontwerp is misschien wel de meest voorkomende en herkenbare pompconfiguratie. De vloeistof komt de pomp in het midden van de waaier binnen en wordt onder een rechte hoek naar de zuiglijn gelost.

Een veel voorkomend voorbeeld is de horizontale centrifugaalpomp , die een roterende waaier gebruikt om de snelheid en druk van de vloeistof te verhogen. Ze zijn zeer veelzijdig en worden veel gebruikt in toepassingen zoals Watervoorzieningssystemen, irrigatie, industriële vloeistofoverdracht en chemische verwerking . Hun eenvoudige ontwerp zorgt voor gemakkelijke toegang tot componenten, wat onderhoud en reparatie vereenvoudigt.

Wat is een verticale pomp?

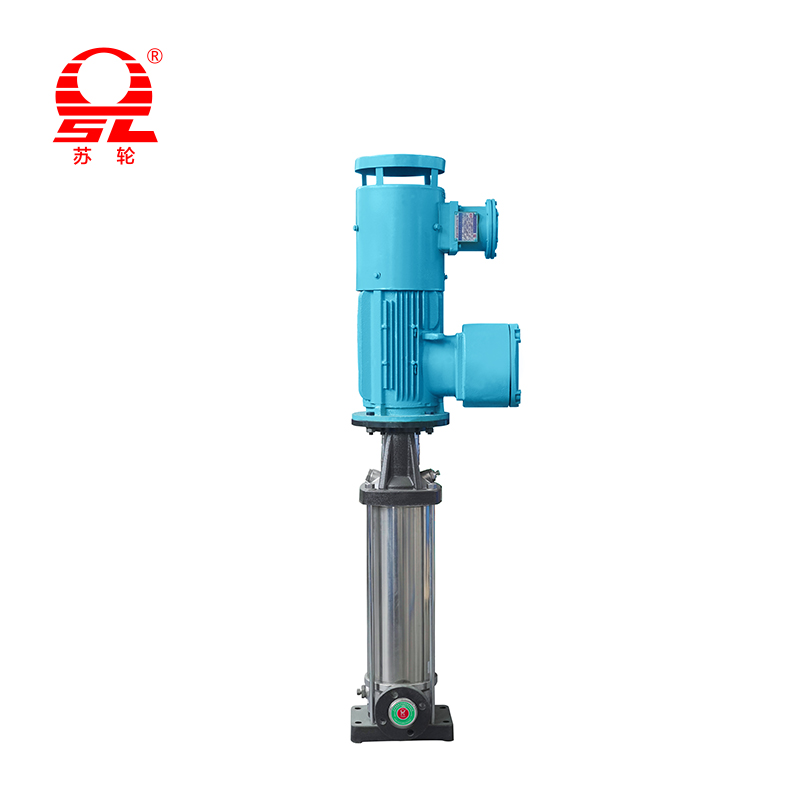

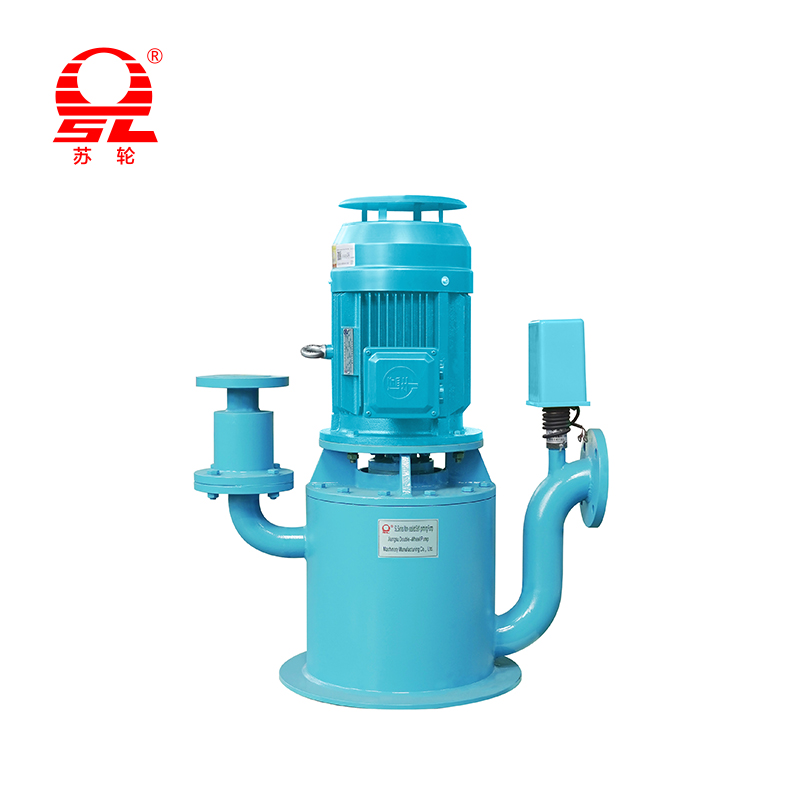

A verticale pomp is een pomp waar de pompas is verticaal georiënteerd . Met deze oriëntatie kan de pomp in een kleinere voetafdruk worden geïnstalleerd, waardoor het ideaal is voor strakke ruimtes. De pomp kan gedeeltelijk of volledig worden ondergedompeld in de vloeistof.

Een goed voorbeeld is de verticale turbinepomp , die vaak wordt gebruikt in diepe putten of putten. Een ander type is het Dompelpomp , die volledig ondergedompeld is in de vloeistof. Verticale pompen worden vaak gebruikt voor toepassingen waarbij de vloeistofbron onder het grondniveau is, zoals Diep goed pompen, afvalwaterbehandeling en brandbeveiligingssystemen . Hun ontwerp helpt bij het oplossen van problemen met betrekking tot vloeistoffen op hoge temperatuur of beperkte beschikbare ruimte.

Belangrijke verschillen tussen horizontale en verticale pompen

Ontwerp en configuratie: Het meest duidelijke verschil is hun oriëntatie. Horizontale pompen hebben een horizontale as en worden meestal geïnstalleerd op een basisplaat. Dit maakt ze gemakkelijk toegankelijk, maar vereist een grotere vloerruimte. Daarentegen, verticale pompen hebben een verticale schacht , met de motor boven de pomp gemonteerd. Met dit ontwerp kunnen ze worden ondergedompeld of geïnstalleerd in een carter of een put, waardoor hun voetafdruk aanzienlijk wordt verminderd.

Space -vereisten: Verticale pompen zijn de duidelijke winnaar voor het besparen van ruimte. Omdat hun motor bovenop de pomp is gestapeld, hebben ze een veel kleinere voetafdruk Vergeleken met horizontale pompen. Dit maakt verticale pompen ideaal voor installaties waar de vloerruimte beperkt is, zoals in kleine planten of pomphuizen. Horizontale pompen meer nodig vloerruimte Voor zowel de pomp als de motor, omdat ze naast elkaar staan.

Npsh (netto positieve zuigkop): NPSH is de druk op de zuighaven van een pomp die nodig is om cavitatie te voorkomen. Verticale pompen zijn vaak ontworpen om ondergedompeld te worden in de vloeistof, die een positieve zuigkop en uitstekend biedt NPSH -prestaties . Dit maakt ze geschikt voor toepassingen met een laag vloeistofniveau of die het hanteren van vloeistoffen op hoge temperatuur dicht bij hun kookpunt. Horizontale pompen kan gevoeliger zijn voor NPSH -problemen , omdat ze vaak onder de vloeistofbron moeten worden geplaatst om voldoende zuigdruk te garanderen, wat niet altijd haalbaar is.

Installatie en onderhoud: Installatie voor horizontale pompen is over het algemeen eenvoudiger en minder complex. Ze zijn gemakkelijker te leveren en op te lijnen. Hun componenten zijn gemakkelijk toegankelijk, maken Onderhoud en reparatie eenvoudig. Voor verticale pompen , Installatie kan complexer zijn, met name voor diepe put of onderdompelige types, die vaak gespecialiseerde hefapparatuur vereisen. Onderhoud is ook uitdagender, omdat toegang tot de waaier en andere ondergedompelde componenten moeilijk en tijdrovend kan zijn.

Toepassingen: Horizontale pompen zijn ongelooflijk veelzijdig en zijn de go-to-keuze voor een breed scala aan applicaties, waaronder Watervoorziening, irrigatie en industriële vloeistofoverdracht waar een gestage stroom nodig is. Verticale pompen Excel in specifieke toepassingen, met name die betrokken Lage-NPSH-omstandigheden, diep goed pompen, afvalwaterbehandeling , en andere scenario's waarbij de vloeistofbron zich onder de locatie van de pomp bevindt. Ze worden ook veel gebruikt in brandbeveiligingssystemen omdat ze betrouwbaar zijn en geen extern priming -systeem vereisen.

Efficiëntie en kosten: De efficiëntie Van beide pomptypen kan zeer hoog zijn, maar het hangt meer af van het specifieke ontwerp en de toepassing. Echter, horizontale pompen Over het algemeen hebben een lichte rand in termen van efficiëntie voor standaard vloeistofoverdracht, voornamelijk vanwege een eenvoudiger ontwerp. Verticale pompen kan in sommige gevallen een lagere efficiëntie hebben vanwege de langere as en het lager van wrijving. In termen van kosten , de Eerste aankoopprijs van een horizontale pomp is vaak lager. Bij het overwegen van de algemene operationele kosten , verticale pompen kunnen op de lange termijn economischer zijn voor specifieke low-npsh-toepassingen door de behoefte aan dure aanpassingen aan de zuigzijde te voorkomen.

Parametervergelijkingstabel

Voor- en nadelen

Horizontale pompen

Voordelen

• Gemakkelijk onderhoud: De primaire componenten zijn gemakkelijk toegankelijk en vereenvoudigt routineonderhoud, inspecties en reparaties. Dit vermindert downtime en arbeidskosten.

• Hoog rendement: Voor standaard vloeistofoverdrachtstoepassingen zijn horizontale pompen vaak efficiënter vanwege een eenvoudiger en meer direct stroompad.

• Veelzijdigheid: Ze zijn zeer veelzijdig en zijn op grote schaal verkrijgbaar in verschillende maten en configuraties, waardoor ze geschikt zijn voor een breed scala aan toepassingen.

• Lagere initiële kosten: In veel gevallen zijn de initiële aankoop- en installatiekosten voor een horizontale pomp lager in vergelijking met een verticale pomp van vergelijkbare capaciteit.

Nadelen

• Grotere voetafdruk: Ze vereisen meer vloeroppervlak, wat een belangrijke beperking kan zijn in voorzieningen met beperkte ruimte.

• NPSH -problemen: Ze zijn meer vatbaar voor netto positieve problemen met zuigkop, waardoor zorgvuldige installatie en soms een lagere plaatsing nodig is dan de vloeistofbron om cavitatie te voorkomen.

• Niet onderdompeld: Horizontale pompen zijn niet ontworpen om in de vloeistof te worden ondergedompeld, waardoor het gebruik ervan in bepaalde toepassingen zoals diepe putten of carts wordt beperkt.

Verticale pompen

Voordelen

• Kleinere voetafdruk: Hun verticale, gestapelde ontwerp vereist aanzienlijk minder vloeroppervlak, waardoor ze ideaal zijn voor installaties in krappe ruimtes.

• Betere NPSH -prestaties: Door ondergedompeld te worden in de vloeistof, hebben ze inherent betere NPSH-prestaties, die cavitatie voorkomt en cruciaal is voor het verwerken van hoge-temperatuur of vluchtige vloeistoffen.

• Efficiënt voor specifieke toepassingen: Ze zijn uiterst efficiënt voor toepassingen zoals diep goed pompen en putdrainage, waarbij de vloeistofbron zich onder de pomp bevindt.

• Geen priming vereist: Wanneer ze ondergedompeld zijn, zijn ze zelfverbruikt, waardoor de noodzaak van externe priming-systemen wordt geëlimineerd.

Nadelen

• Complex onderhoud: Toegang tot ondergedompelde componenten kan moeilijk en tijdrovend zijn, waardoor gespecialiseerde hefapparatuur nodig is en de onderhoudskosten en downtime verhogen.

• Hogere initiële kosten: De initiële kosten kunnen hoger zijn vanwege hun gespecialiseerde ontwerp- en installatievereisten.

• Potentieel voor lagere efficiëntie: Hoewel zeer efficiënt in hun specifieke toepassingen, kan de efficiëntie van een verticale pomp soms lager zijn dan een horizontale pomp in standaardoverdrachtscenario's vanwege de langere as en verhoogde lagerwrijving.

De juiste pomp kiezen

Factoren om te overwegen

• Stroomsnelheid en hoofdvereisten: Bepaal het vereiste volume vloeistof (stroomsnelheid) en de hoogte waarop het moet worden opgeheven (hoofd). Deze zijn van fundamenteel belang om elke pomp te formuleren.

• Beschikbare ruimte: Evalueer de beschikbare fysieke ruimte voor de pomp en de motor. Als de vloerruimte beperkt is, kan een verticale pomp de enige haalbare optie zijn.

• Vloeibare kenmerken: Beschouw het type vloeistof dat moet worden gepompt (bijvoorbeeld schoon water, afvalwater, chemicaliën, vloeistoffen op hoge temperatuur). Dit heeft invloed op materiaalselectie en pomptype.

• Begroting: Beoordeel de initiële aankoopkosten, installatiekosten en operationele en onderhoudskosten op lange termijn.

Wanneer u een horizontale pomp moet kiezen Kies een horizontale pomp wanneer:

• Vloerruimte is geen beperkende factor.

• De vloeistofbron bevindt zich op of boven de locatie van de pomp.

• Onderhoudsgemak en reparatie is een topprioriteit.

• De toepassing vereist een veelzijdige, standaard vloeistofoverdrachtoplossing.

Wanneer een verticale pomp kiezen Kies een verticale pomp wanneer:

• Vloerruimte is beperkt.

• De vloeistofbron bevindt zich onder de pomp (bijvoorbeeld diepe put, put).

• NPSH is een cruciale zorg, zoals bij vloeistoffen op hoge temperatuur.

• De pomp moet worden ondergedompeld voor de toepassing (bijvoorbeeld drainage, afvalwater).

Onderhoudstips voor beide soorten pompen

Algemene onderhoudsrichtlijnen

Ongeacht het pomptype, consistent onderhoud is cruciaal voor een lange levensduur en efficiëntie. A preventief onderhoudsschema moet altijd worden vastgesteld, inclusief dagelijkse, wekelijkse en maandelijkse controles. Belangrijkste taken zijn:

• Visuele inspectie: Controleer regelmatig op lekken, ongebruikelijke geluiden en overmatige trillingen. Dit zijn vaak de eerste tekenen van een probleem.

• Smering: Zorg ervoor dat alle lagers en bewegende delen correct worden gesmeerd volgens de aanbevelingen van de fabrikant. Overbesparing kan net zo schadelijk zijn als onder de bol.

• Prestatiemonitoring: Een logboek bijhouden van belangrijke statistieken zoals stroomsnelheid, druk en temperatuur . Een verandering in deze metingen kan een onderliggend probleem aangeven.

• Controleer afdichtingen en pakkingen: Inspecteer afdichtingen en pakkingen op tekenen van slijtage of lekkage en vervang ze snel om vloeistofverlies en systeemschade te voorkomen.

• Reinheid: Houd de pomp en de omgeving schoon om te voorkomen dat vuil en puin in de pomp kan komen en klompen of schade kan veroorzaken.

Specifieke tips voor horizontale pompen

Het ontwerp van horizontale pompen maakt ze relatief eenvoudig te onderhouden.

• Uitlijning: Controleer en corrigeer regelmatig de uitlijning van de pomp en de motor. Verschillende uitlijning is een veel voorkomende oorzaak van trillingen, voortijdige lagerkleding en afdichtingsfalen.

• Foundation en basisplaat: Zorg ervoor dat de basisplaat en foundation van de pomp veilig en niveau zijn. Beweging of een losse foundation kan leiden tot verkeerde uitlijning en trillingen.

• NPSH: Let goed op de zuigzijde van de pomp. A verstopte zeef of een Gedeeltelijk gesloten klep kan de stroom beperken en cavitatie veroorzaken, wat leidt tot geluid en schade aan de waaier.

Specifieke tips voor verticale pompen

Het handhaven van verticale pompen biedt unieke uitdagingen vanwege hun oriëntatie en locatie.

• SHAFT PERPENDICILITEIT: Controleer of de as perfect loodrecht is. Elke runout of verkeerde uitlijning kan overmatige trillingen en schade aan de lagers veroorzaken.

• Lager smeren: Let goed op het smeersysteem, vooral voor olie-gesmolten verticale pompen. De motor moet perfect verticaal zijn om ervoor te zorgen dat de olie de lagers goed smeert.

• Ondergedompelde componenten: Voor dompelpompen of diepe pompen is onderhoud complexer omdat de pomp uit de vloeistofbron moet worden getrokken. Dit vereist vaak gespecialiseerde apparatuur en expertise.

• Foundation and Fouting: Zorg ervoor dat de fundering en het vel van de pomp stevig en veilig zijn. Een stevige basis is van cruciaal belang voor het minimaliseren van trillingen en het voorkomen van structurele schade aan de pomp.
